Introducción al principio de funcionamiento deEscala de medición de tornillo

El material se transporta desde la entrada hasta la salida mediante una cinta transportadora. Un dispositivo de pesaje electrónico (compuesto por palancas de pesaje, celdas de carga, etc.), instalado debajo de la cinta transportadora de tornillo, detecta el peso del material y genera una señal de voltaje proporcional a la carga en la palanca de pesaje, la cual se envía a un medidor de pesaje dinámico. Simultáneamente, un sensor de velocidad instalado en el extremo de la cinta transportadora de tornillo recibe la señal de velocidad del eje principal de la cinta. La señal de peso y la señal de velocidad se envían conjuntamente al controlador para su cálculo, obteniendo así el caudal instantáneo y el valor de peso acumulado. El sistema de control emite señales de control mediante un controlador PID para ajustar dinámicamente la velocidad del equipo de alimentación, logrando así una alimentación cuantitativa y manteniendo el caudal de alimentación real estable cerca del valor establecido.

Composición estructural

La estructura principal de la báscula dosificadora consta de un transportador de tornillo, una célula de carga y un sistema de control inteligente.

Estructura mecánica

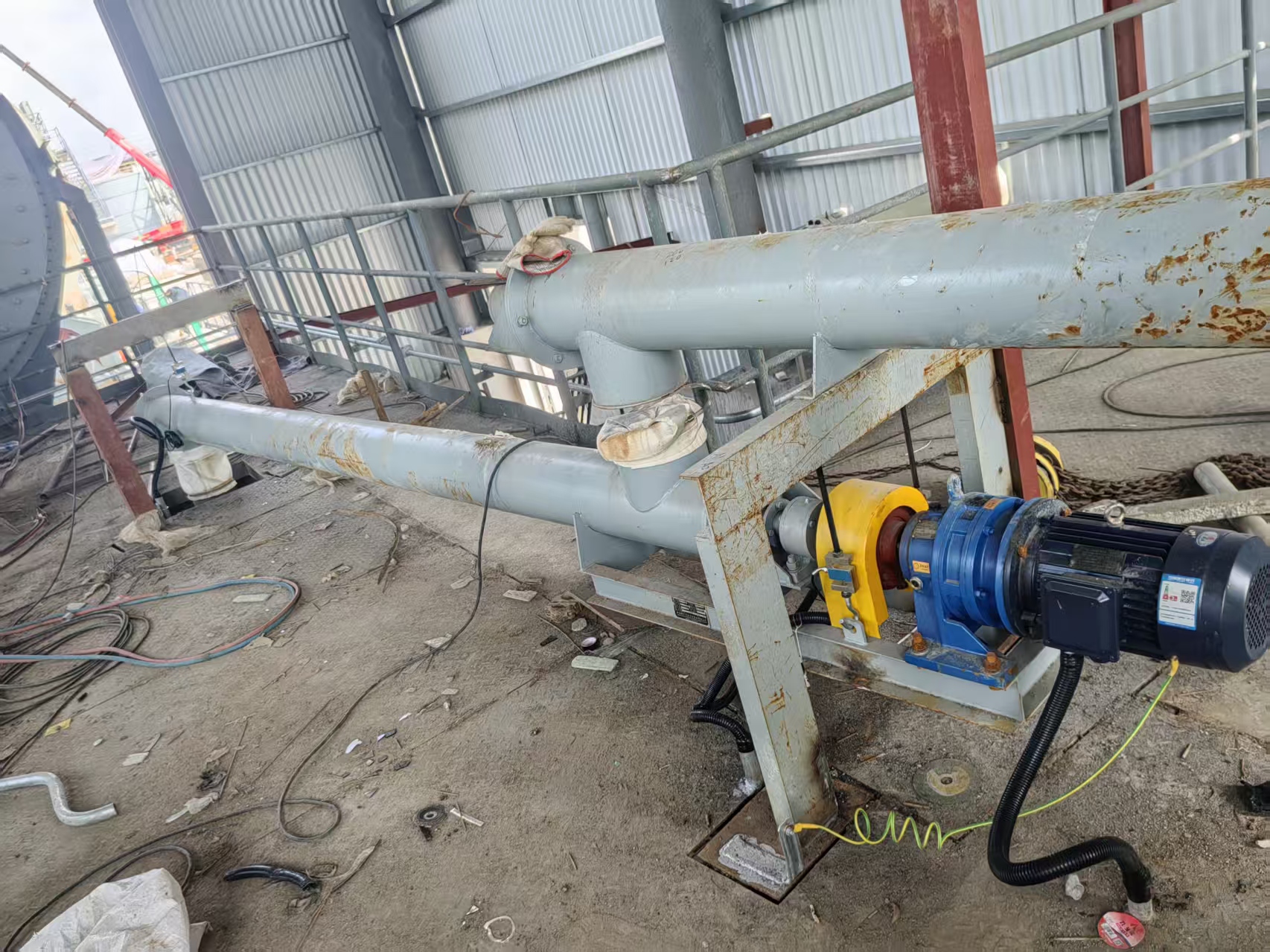

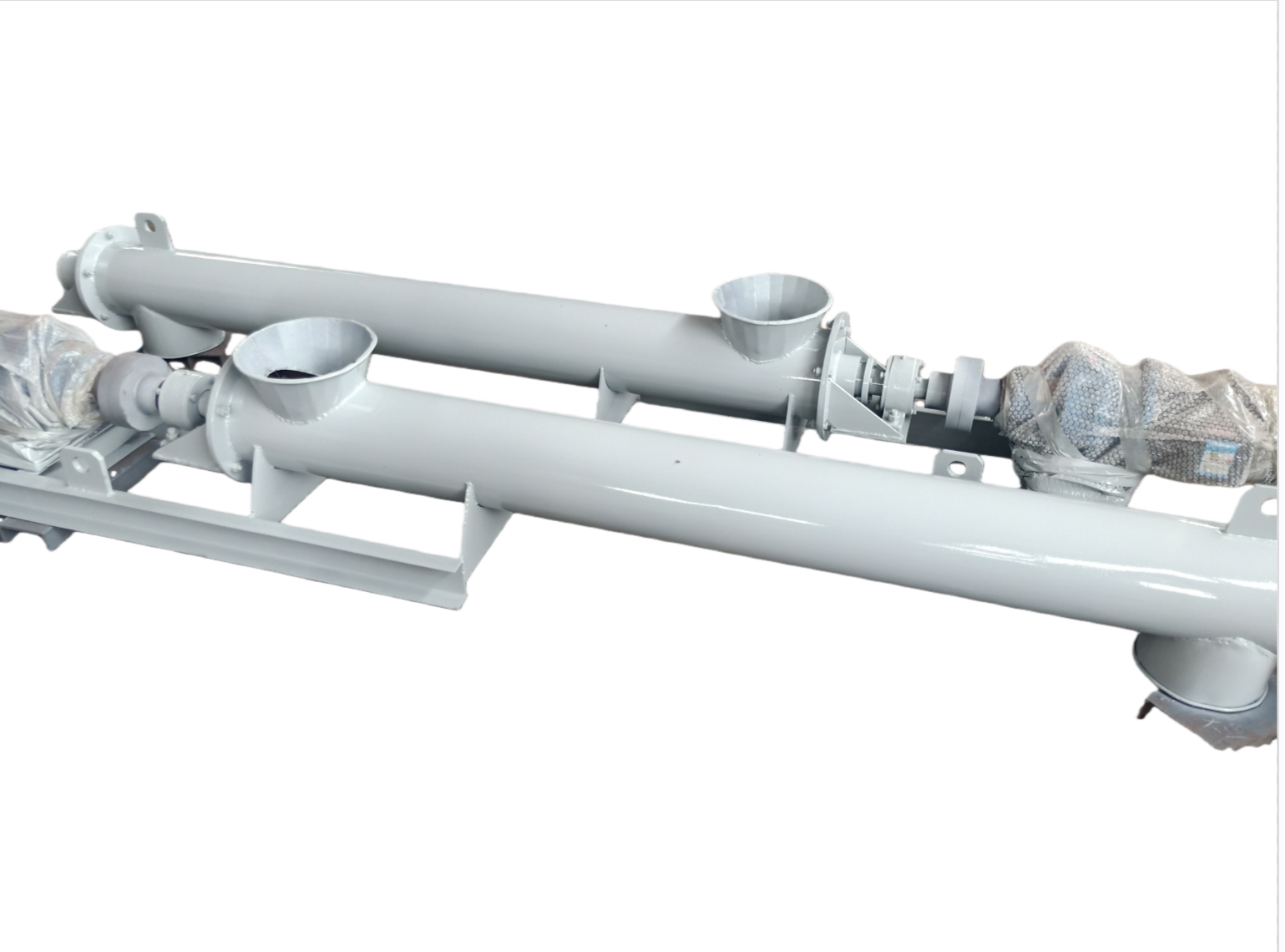

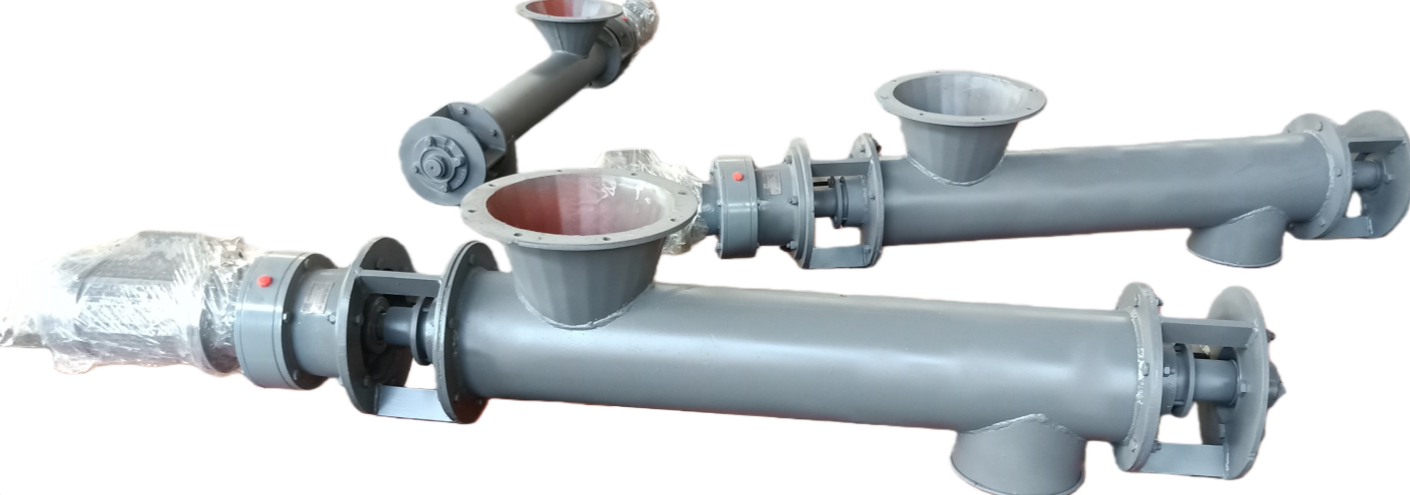

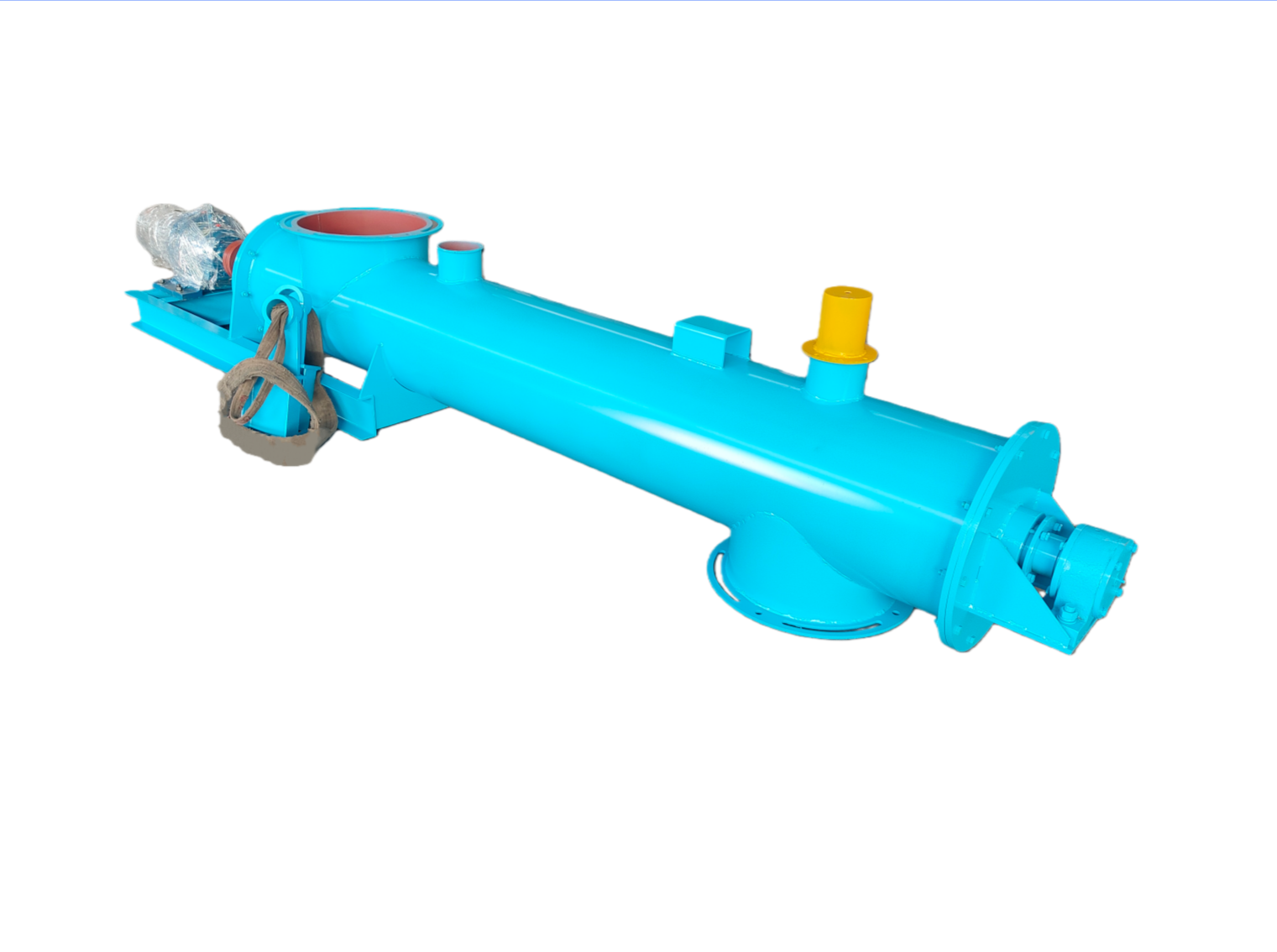

La estructura mecánica de la báscula dosificadora de tornillo incluye un bastidor de soporte. En la parte superior del bastidor se sueldan asientos fijos, y sobre estos se disponen alojamientos de cojinetes extraíbles. Sobre el bastidor se ubica un cuerpo cilíndrico, con un tubo y una tolva de descarga soldados a su pared exterior, que se comunica con su cavidad interior. Dentro del cuerpo cilíndrico se instala coaxialmente un eje de tornillo sin fin giratorio, con palas de tornillo soldadas a su pared exterior. El extremo de la placa de sellado está equipado con un conjunto de accionamiento para impulsar el eje del tornillo sin fin. En ambos extremos del cuerpo cilíndrico se proporcionan bridas y placas de sellado extraíbles. Algunos diseños utilizan un tubo de tornillo de doble capa, donde la capa superior estabiliza el flujo y transporta el material, mientras que la capa inferior lo transporta y pesa. El tornillo estabilizador de flujo puede presentar una estructura de paso variable. Algunos diseños emplean una estructura de conexión flexible.

Sistema de pesaje

Los componentes principales del sistema de pesaje incluyen celdas de carga y palancas de pesaje. El sensor envía al controlador una señal de voltaje proporcional al peso total del tornillo dosificador, que equivale a la carga de pesaje. Algunas tecnologías patentadas utilizan un único sensor de tensión de alta precisión instalado en el punto de medición de fuerza y ​​en la estructura de soporte. Un sensor de velocidad se instala en el extremo del transportador de tornillo para detectar la señal de velocidad de rotación del eje principal.

Sistema de control

El controlador principal del sistema de control incluye un controlador de pesaje, como un controlador de pesaje inteligente. El sistema de control envía señales de control mediante regulación PID al variador de frecuencia, ajustando dinámicamente la velocidad del sinfín para lograr una alimentación cuantitativa. El sistema de control suele estar integrado en un armario de control eléctrico y puede comunicarse fácilmente con ordenadores centrales, sistemas DCS y PLC.
