I. Descripción general del producto

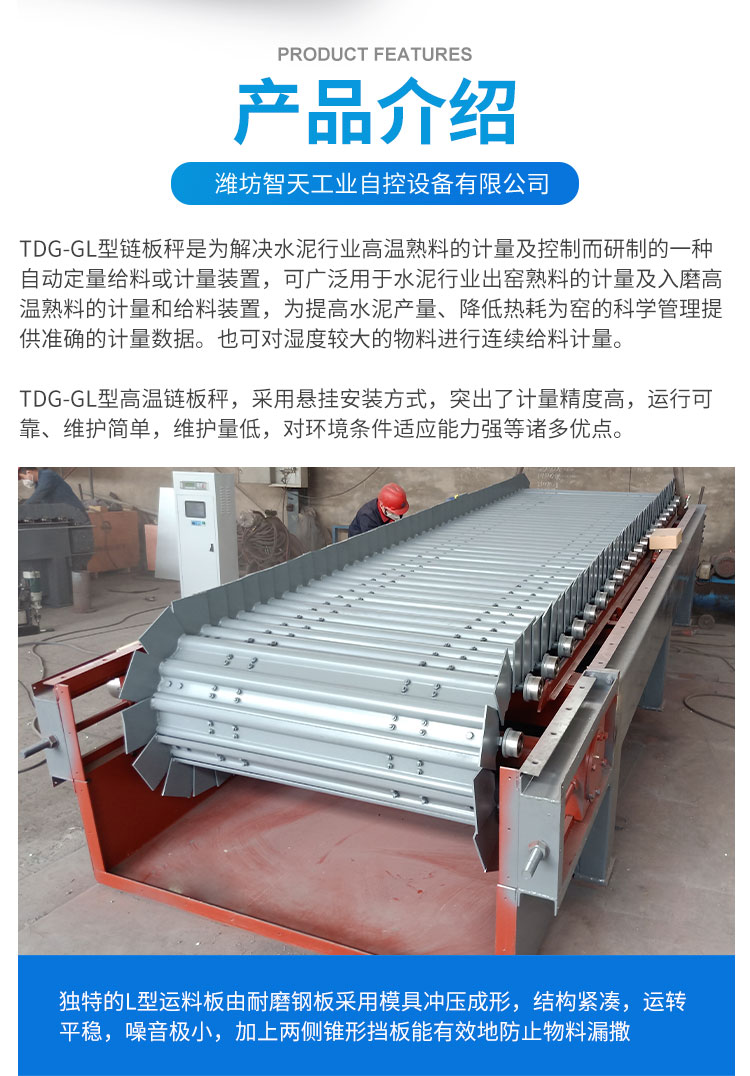

Elalimentador cuantitativo de placas de cadenaSe utiliza principalmente para el transporte y la dosificación de materiales en polvo y granulados finos en industrias como la de materiales de construcción y la minería. La máquina tiene una estructura racional y utiliza una cadena para accionar la placa transportadora y mover los materiales. Ofrece ventajas como gran capacidad de transporte, bajo consumo de energía, bajo desgaste, amplio rango de transporte, funcionamiento fiable y dosificación precisa. Para adaptarse a las necesidades de los clientes y a la configuración de los procesos, el dispositivo de accionamiento está disponible en versiones de montaje a la izquierda y a la derecha, y la longitud de la cinta transportadora se puede personalizar según los requisitos del cliente.

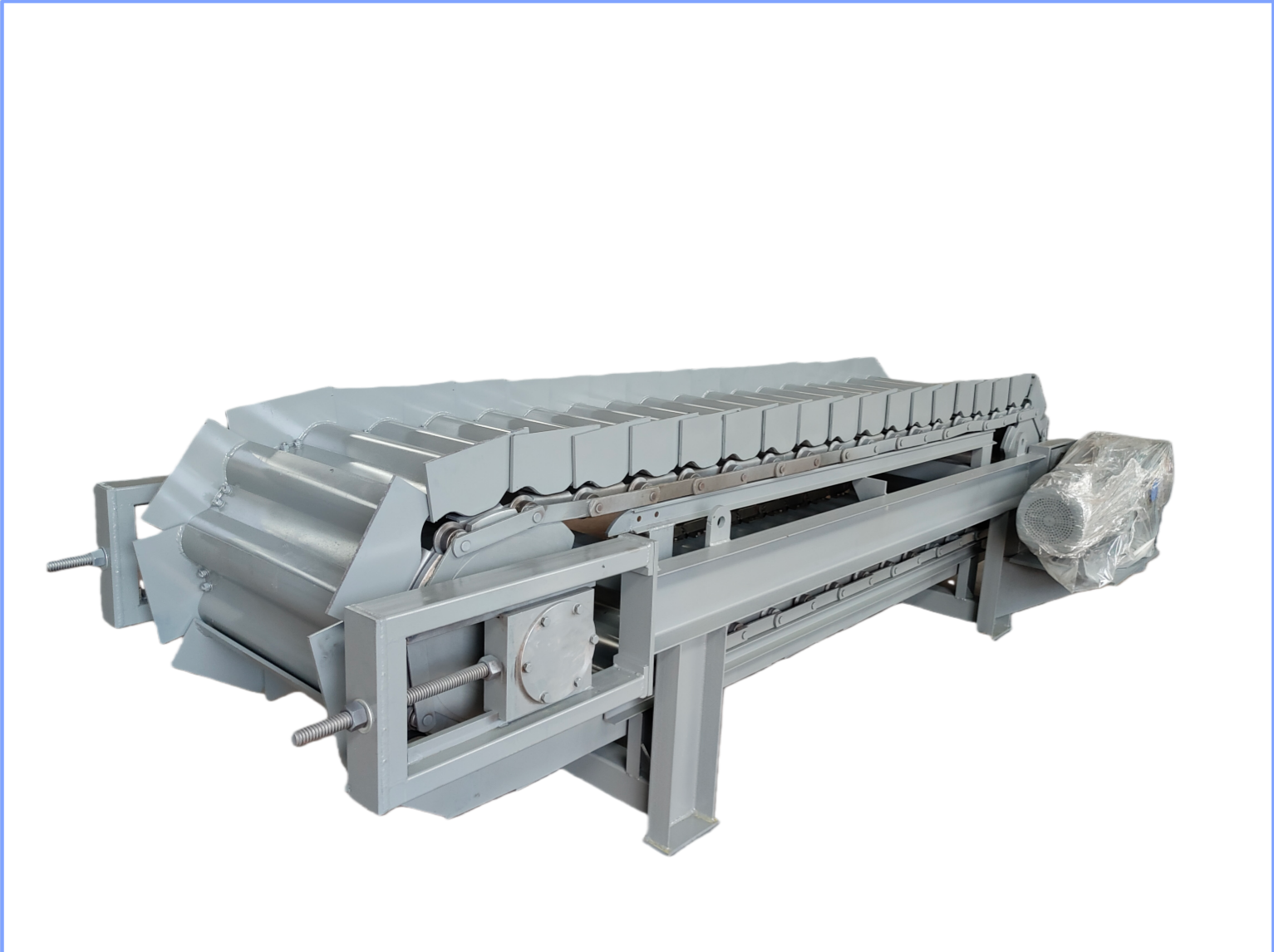

II. Estructura: El alimentador cuantitativo de placas de cadena consta principalmente de una parte de accionamiento, una parte de dosificación, un bastidor de la máquina, ejes principal y accionado, placas de cadena y cadenas;

1. La parte de accionamiento incluye un motor, un reductor, una rueda dentada y una cadena;

La parte de dosificación consta de un sensor y un bastidor de dosificación, lo que garantiza que el alimentador transporte los materiales según sea necesario;

3. El conjunto del eje principal y el eje conducido consta del eje principal y el eje conducido, piñones, alojamientos de cojinetes y cojinetes;

4. Se seleccionan diferentes parámetros para las placas y cadenas de cadena según los diferentes requisitos;

5. El bastidor de la máquina está hecho de perfiles;

III. Principio de funcionamiento

El motor, el reductor, la rueda dentada y la cadena impulsan la rotación del eje motriz. La rueda dentada montada en el eje motriz gira junto con este, impulsando así la cadena y la placa de la cadena para que giren simultáneamente. A medida que la placa de la cadena y la cadena giran, el material se transporta desde el extremo de alimentación hasta el extremo de descarga, cumpliendo así su función de transporte. Durante el proceso de movimiento, cuando el material pasa por el bastidor de dosificación, su peso se ejerce sobre este, actuando sobre las dos celdas de carga. Los sensores envían señales para completar la dosificación del material.

IV. Instalación y prueba de funcionamiento

1. Instalación: La máquina debe funcionar completamente en posición horizontal. Las cuatro esquinas deben estar niveladas, de lo contrario afectará su funcionamiento normal y reducirá su vida útil.

2. Prueba de funcionamiento: Una vez instalada la máquina, se debe realizar una inspección completa, retirar cualquier objeto extraño que haya caído dentro de la carcasa y apretar los pernos de todas las piezas. El reductor y la caja de engranajes deben llenarse con suficiente grasa lubricante según las normas. Primero, ponga en marcha el motor. Si no hay funcionamiento anormal, atascos o vibraciones fuertes, puede arrancar el motor para un funcionamiento en vacío. El tiempo de funcionamiento en vacío no debe ser inferior a 2 horas.
