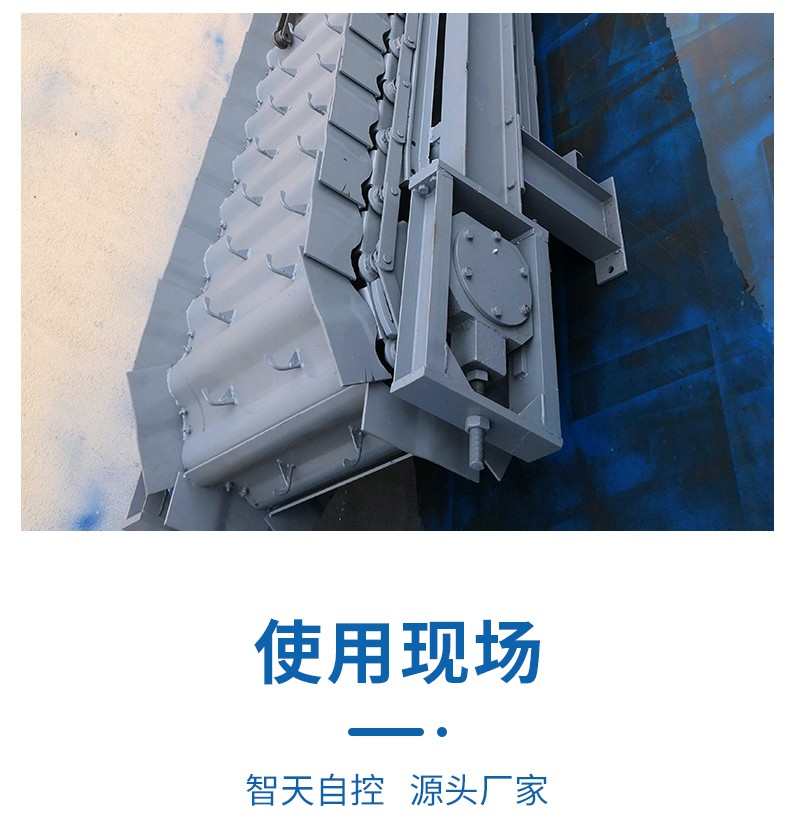

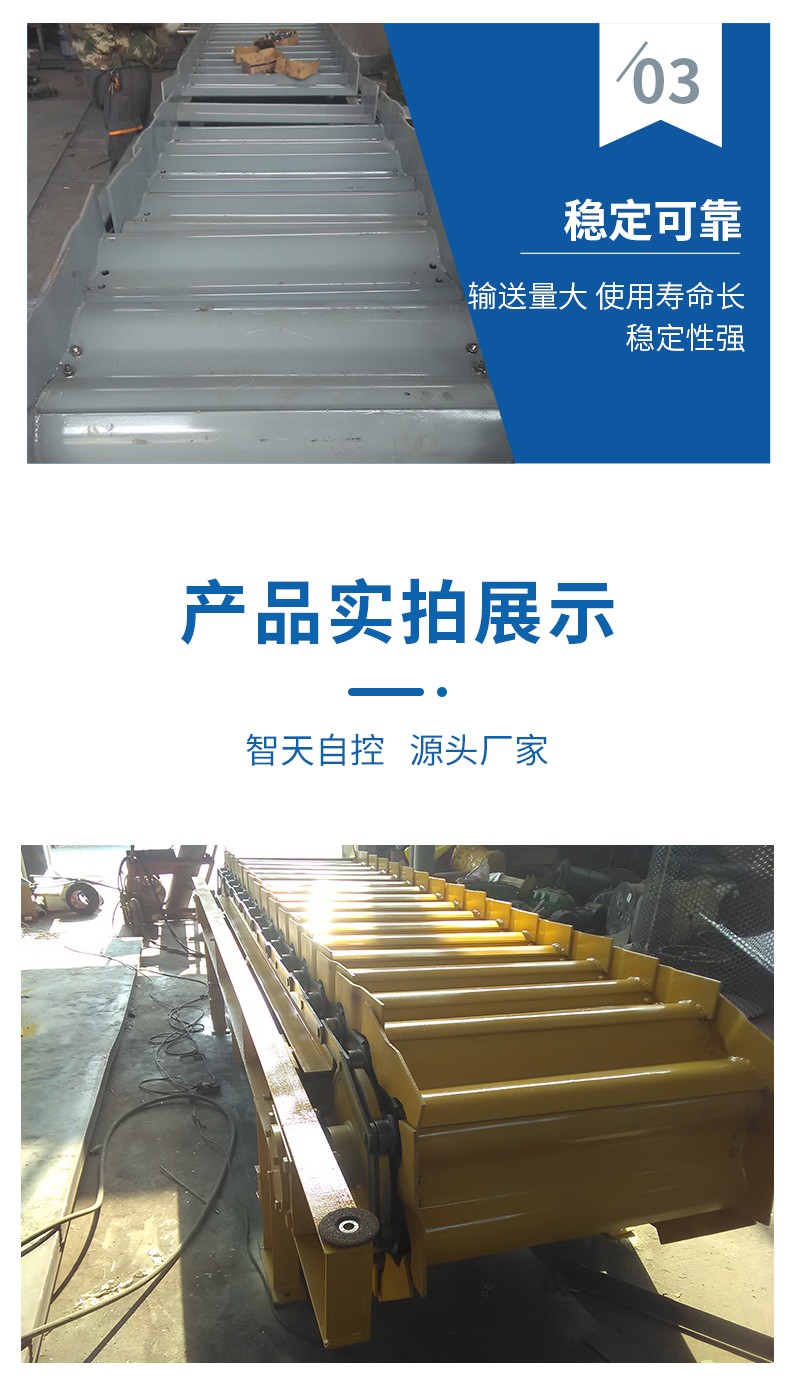

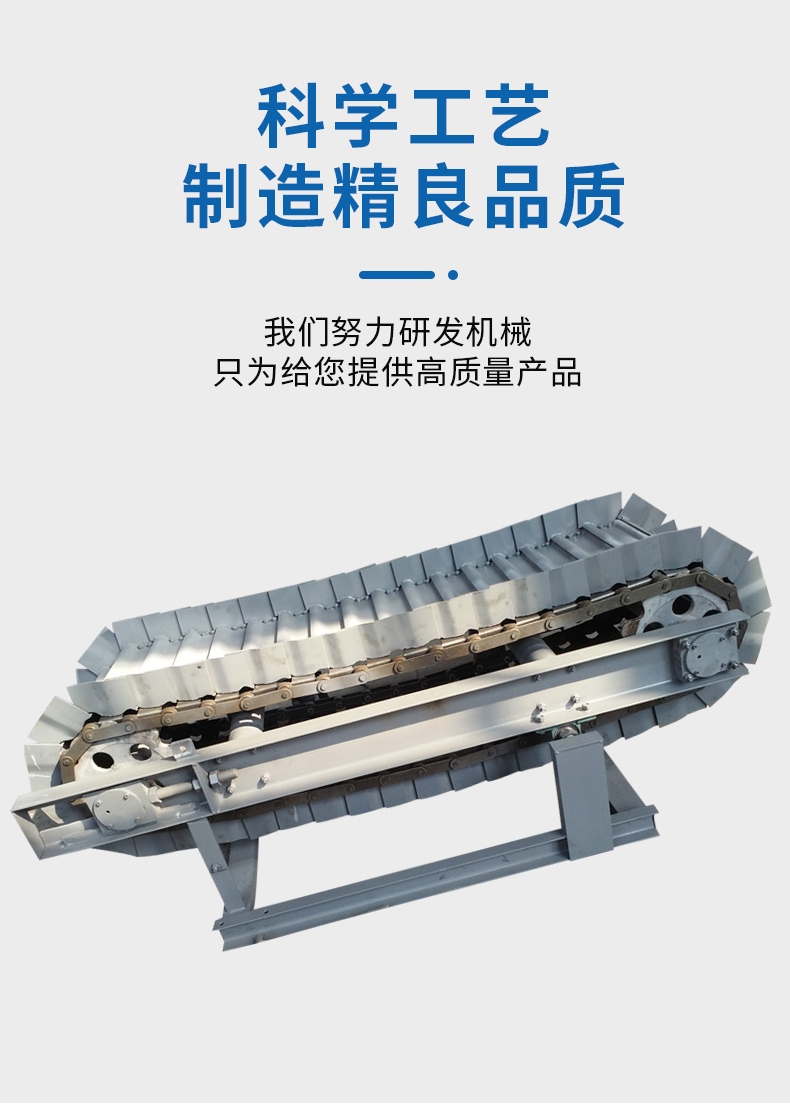

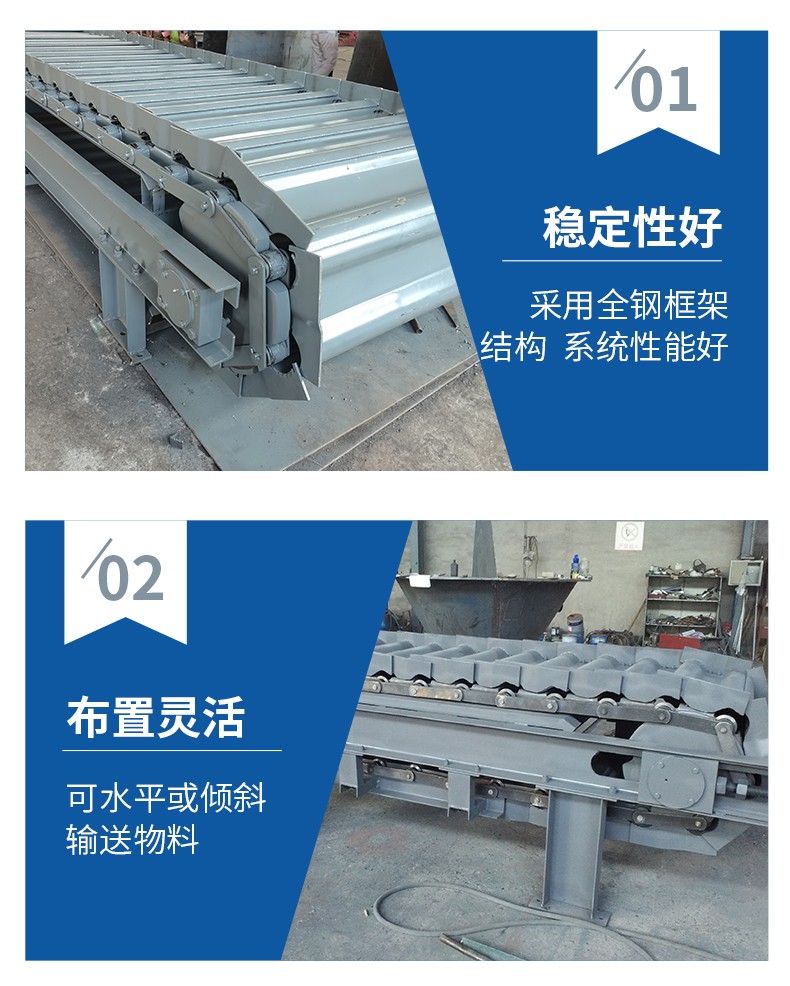

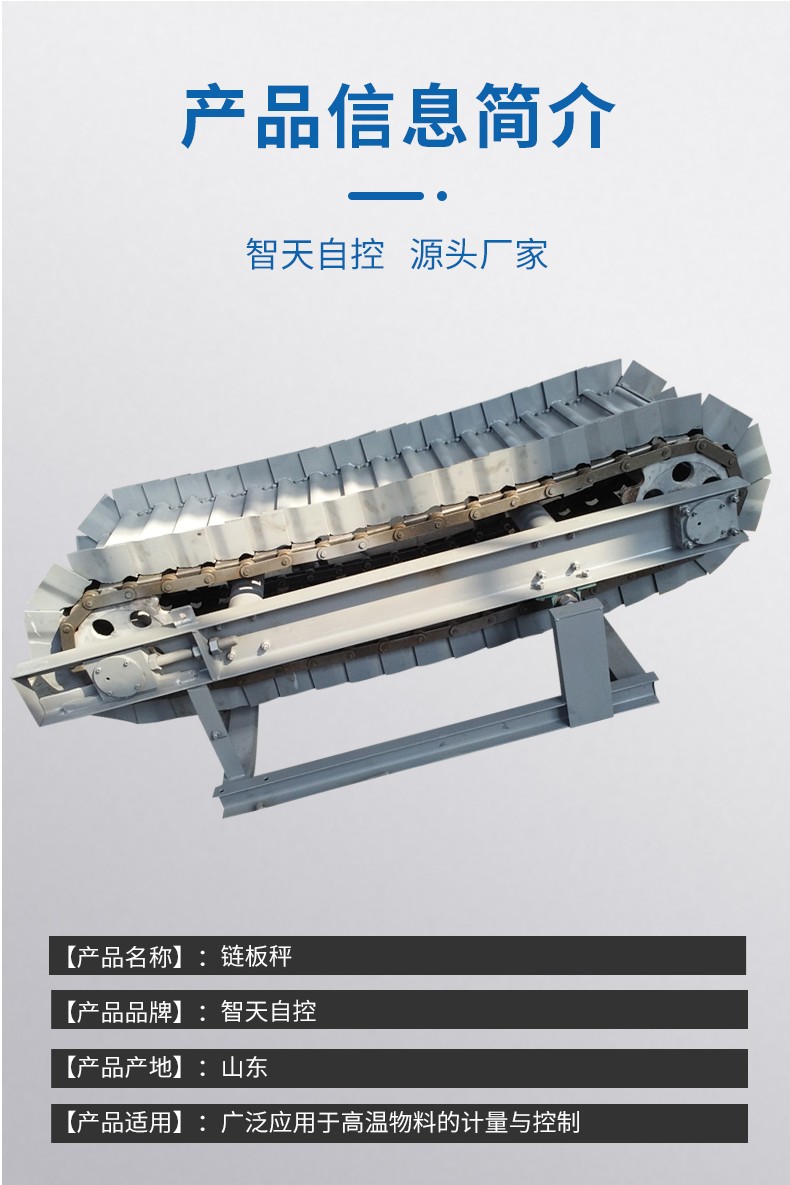

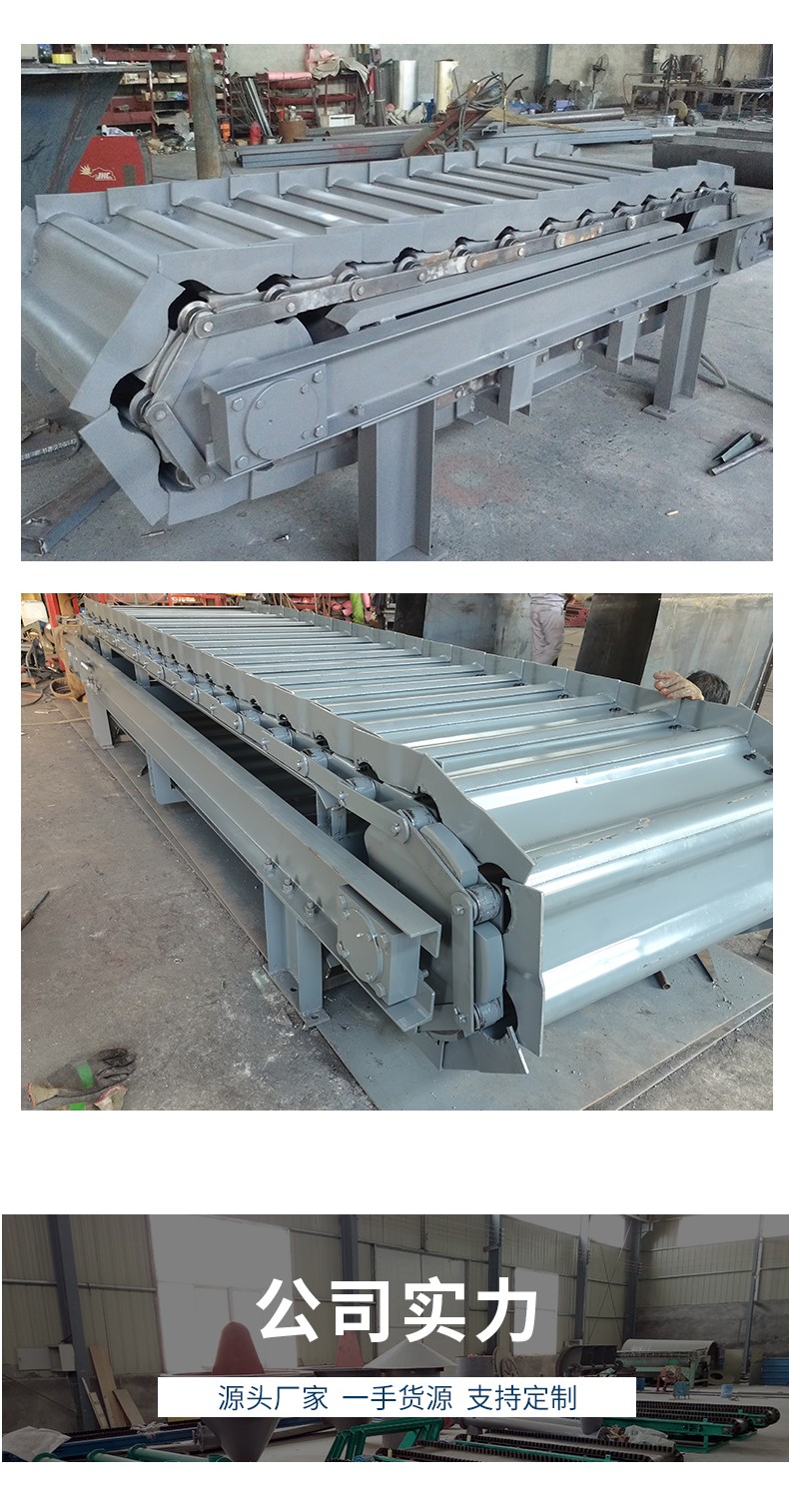

Báscula de cinta transportadora de cadena

 Introducción del producto

Abáscula transportadora de cadenaEs un dispositivo con estructura totalmente de acero. Sus componentes principales incluyen: fuente de alimentación (motor, reductor), placas de cadena resistentes a altas temperaturas, placas de resorte, contrapesos y el bastidor. El cuerpo de la báscula actúa como una palanca. Cuando está vacío, el cuerpo de la báscula se encuentra en un estado de equilibrio aproximado, y el sensor de carga prácticamente no recibe carga o experimenta muy poca fuerza. Cuando hay material presente, el peso del material se transmite al sensor de carga. El sensor de carga también convierte la velocidad de rotación de la placa de cadena en una señal eléctrica y la envía a un instrumento o computadora para su procesamiento, calculando así la salida instantánea y acumulada. Además, puede ajustar la velocidad de rotación de la placa de cadena para lograr un control de alimentación cuantitativo.

 Principio de funcionamiento  Báscula de cinta transportadora de cadena

La señal de peso del material en la cinta transportadora y la señal de velocidad de la placa de cadena se transmiten simultáneamente al sistema de medición y control. Al comparar continuamente el valor preestablecido con el peso real del material transportado por la placa de cadena, se ajusta su velocidad. De esta manera, el flujo de material se mantiene siempre estable en el valor preestablecido.

 Características principales

1. Especialmente diseñado para la dosificación y el control de materiales a alta temperatura.

2. Las exclusivas placas de la cadena de la falda en forma de U, hechas de 16 placas de manganeso de 4 a 5 mm de espesor, se estampan para darles forma mediante moldes especiales.

3. El sistema de transporte utiliza una cadena de bolas de placa curvada de un solo lado y una rueda dentada con un paso de 50,8, que es resistente a la temperatura, al desgaste y no se sale de la vía.

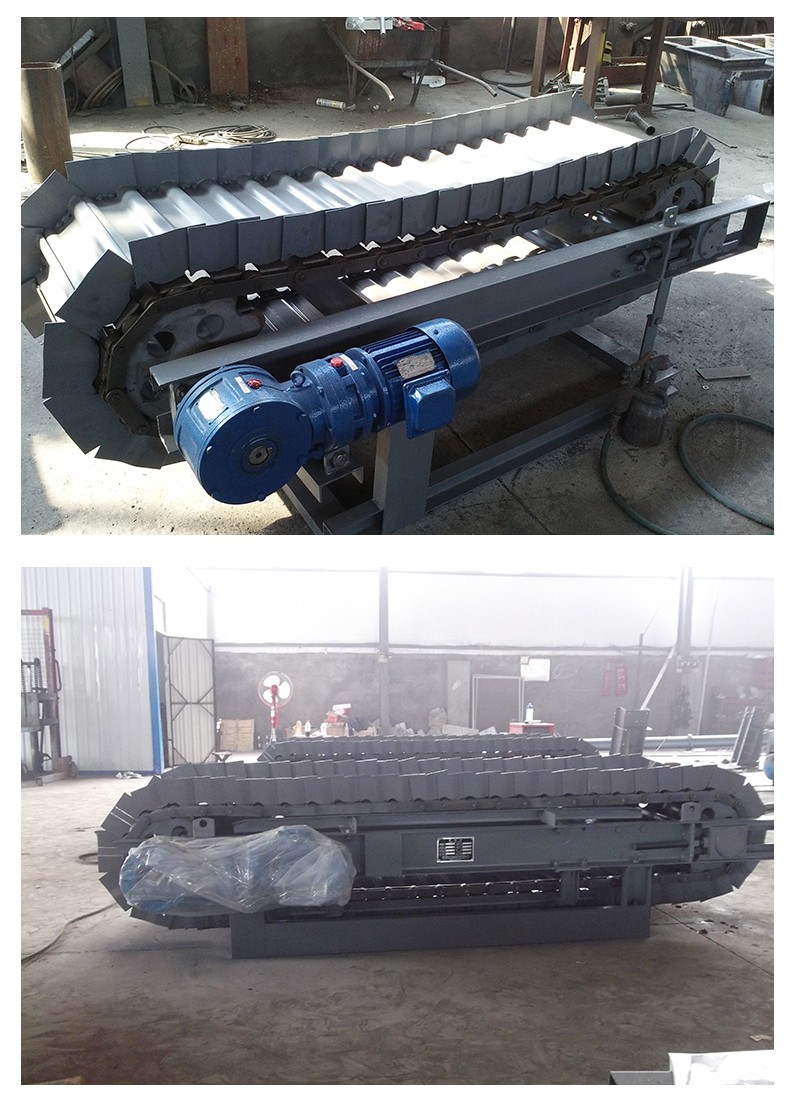

4. El motorreductor de acoplamiento directo tipo Schenck garantiza un funcionamiento estable a largo plazo.

5. Para el pesaje en suspensión se utilizan sensores de alta precisión (de tensión).

6 Se adopta un módulo de adquisición digital, con una resolución efectiva de hasta 1 millón; una tasa de adquisición de 50 veces/segundo; una deriva anual de menos de 0 PPM; y una deriva de temperatura de menos de 50 PPM. 7. La medición de velocidad utiliza medición de velocidad de engranaje o medición de velocidad de codificador rotatorio. Especificaciones técnicas Control: 1%. Capacidad de alimentación: 10 t/h--100 t/h. Temperatura del material: ≤350℃. Tamaño de partícula del material: laminar o en bloques, con un diámetro que no exceda los 50 mm para garantizar una descarga uniforme. Ancho de la placa de cadena: 500-1600 mm. Modo de dosificación Velocidad variable, velocidad constante.

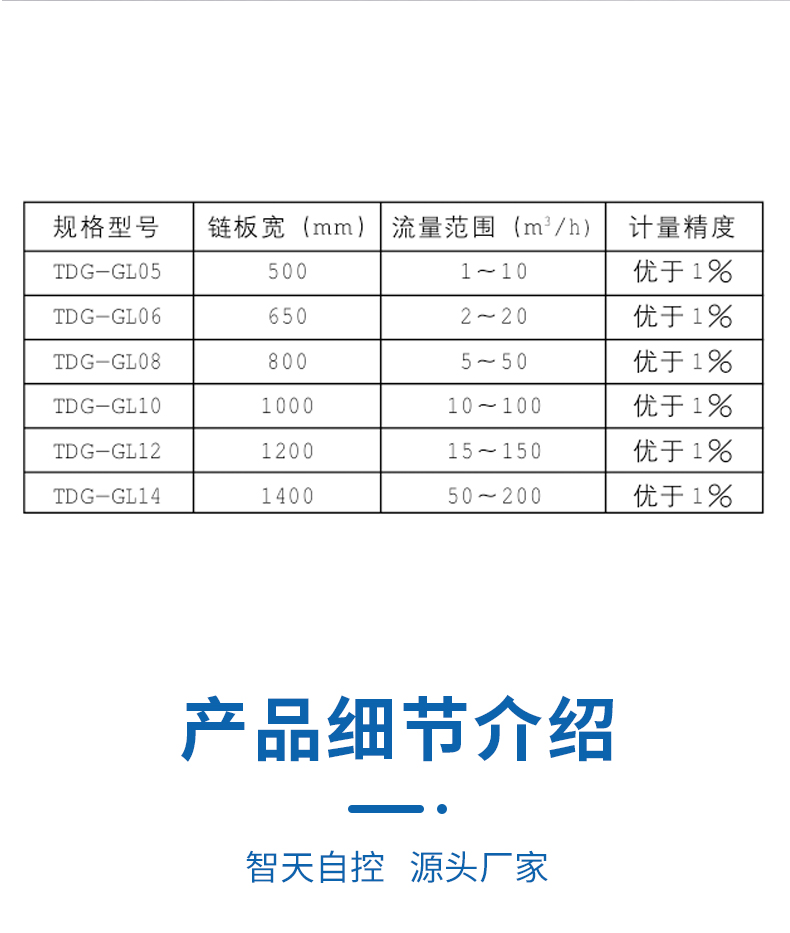

Especificaciones técnicas

Báscula de cinta transportadora de cadena Control: 1%.

Capacidad de alimentación: 10 t/h - 100 t/h.

Temperatura del material: ≤350℃.

Tamaño de partícula del material: laminar o en bloques, con un diámetro que no supere los 50 mm para garantizar una descarga uniforme.

Ancho de la placa de la cadena: 500-1600 mm.

Modo de dosificación: Velocidad variable, velocidad constante.
